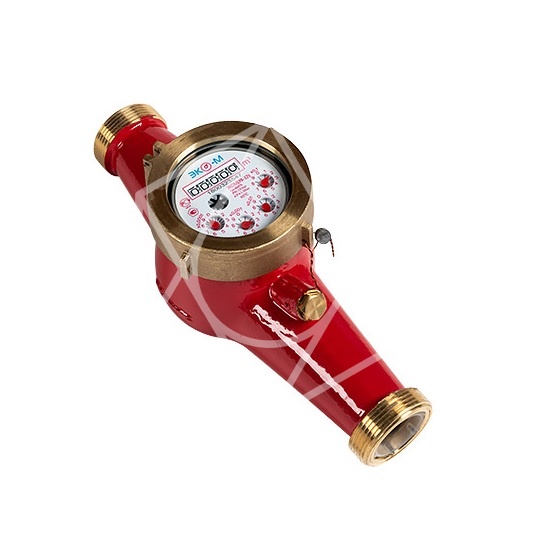

Универсальный водомер «Экомера» Ду 32 одноструйный

Счетчик «Экомера» предназначены для измерения объема воды в трубопроводах систем водоснабжения и тепловых сетей систем теплоснабжения на промышленных предприятиях и в жилищно-коммунальном хозяйстве.

Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Поток воды попадает в корпус счетчика через входной патрубок, проходит через фильтр и далее через отверстия струенаправляющего устройства поступает в измерительную камеру, внутри которой на твердых опорах вращается крыльчатка с установленным на ней магнитом (ведущая магнитная муфта). Вода, пройдя измерительную камеру, поступает через выходные отверстия струенаправляющего устройства в выходной патрубок счетчика.

Количество оборотов крыльчатки пропорционально количеству протекающей воды. Вращение крыльчатки передается к ведомой части магнитной муфты, установленной в счетном механизме. Магнитная муфта защищена от воздействия внешнего магнитного поля антимагнитным экраном

Технические характеристики

• Диаметр условного прохода Ду: 32 мм;
• Расход воды Qmin, м3/час: Класс В: 0,12;
• Класс А: 0,24;
• Расход воды Qn: 6 м3/час;
• Расход воды Qmax: 12 м3/час;
• Монтажная длинна мм, 260
• Емкость индикаторного устройства: 99999 м3;
• Цена наименьшего деления индикаторного устройства: 0,0001 м3;
• Диапазон рабочих температур для учета воды: 5 до 90°С;
• Максимальное рабочее давление воды не более: 1,6 МПа;
• Порог чувствительности: 0,5Qmin м3/ч;
• Межпроверочный интервал: 6 лет;
• Средний срок службы: 12 лет.

Комплектация

• Счетчик воды ЭКОМЕРА-32 — 1 шт.
• Паспорт — 1 экз.
• Комплект монтажных частей (штуцер 2шт., накидная гайка 2 шт., прокладка 2шт.)
• Упаковка — 1 шт.
