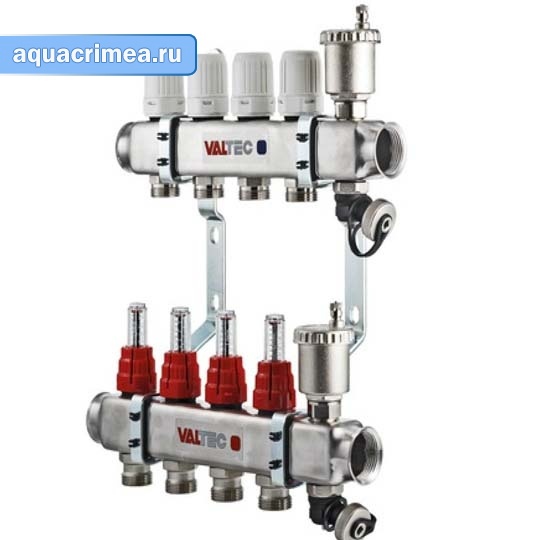

Коллекторная группа «VALTEC» 1″х4 (VTc.586.EMNX.0604) с расходомерами. Евроконус 3/4″

Коллекторный блок из нержавеющей стали служит для распределения потоков по контурам теплого пола, радиаторного отопления, прочих климатических систем, где в качестве теплоносителя используется вода либо незамерзающие растворы гликоля с максимальной рабочей температурой 90 °С, рабочим давлением до 9.

Выходы обратного коллектора блока VTс.589 оборудованы термостатическими клапанами, подающего – настроечными клапанами с расходомерами (ротаметрами). Коллекторы оснащены воздухоотводчиками с отсекающими клапанами, дренажными кранами, самоуплотняющимися пробками. Материал коллекторов – сталь AISI 304, арматуры и фитингов – латунь CW617N, уплотнительных колец и золотниковых прокладок – EPDM 70Sh. В комплект входят крепежные кронштейны.

Условный диаметр коллекторов – 1″. Резьба выходов – наружная, 3/4″. Присоединение циркуляционных петель осуществляется с помощью фитингов стандарта «евроконус».

Технические характеристики

• Макс. рабочее давление: 8 бар;
• Длина: 230 мм;
• Межцентровое расстояние: 50 мм;
• Межосевое расстояние: 200 мм;
• Условная пропускная способность термостатического клапана: 2,5 м³/час;
• Тип присоединения коллектора: ВР-НР;
• Тип присоединения отводов: Евроконус;
• Макс. рабочая температура: 90 °C;
• Входной диаметр: 1 дюйм;
• Количество контуров: 4;
• Тип коллектора: концевой;
• Назначение коллектора: теплый пол;
• Конфигурация: с расходомерами (ротаметрами) и термостатическими клапанами;
• Комплектация: кронштейны, воздухоотвод, слив;
• Вид коллектора: коллекторная группа (блок, узел);
• Материал коллектора: нержавеющая сталь;
• Диаметр отводов 3/4 дюйма.

Преимущества

• Может работать как на водяном, так и на низкозамерзающем (гликолевом) теплоносителе;
• Соединение всех элементов блока между собой выполнено с применением резиновых уплотнительных колец, что позволяет отказаться от использования дополнительных уплотнительных материалов;
• Присоединение циркуляционных петель осуществляется с помощью фитингов стандарта «евроконус» 3/4″ (НР);
• Резьба коллектора — 1″ (ВР);
• Коллектор — из нержавеющей стали AISI 304;
• Фитинги, детали термостатического клапана, корпус воздухоотводчика выполнены из горячештампованной латуни CW 617N;
• Кронштейны — из стали оцинкованной;
• Уплотнительные кольца соединителей, золотниковые прокладки клапанов — из EPDM;
• Поплавок воздухоотводчика — из полипропилена РРR;
• Пружины ротаметров — из стали нержавеющей AISI 316;
• Ручки запорных клапанов — ABS-пластик;
• Рабочая температура теплоносителя: до + 90°С;
• Номинальное давление: 8 бар;
• Условная пропускная способность термостатического клапана, Kvs: 2,5 м3/час;
• Максимальная температура воздуха, окружающего узел: 50 °С;
• Резьба под сервопривод клапана: М30х1.5;
• Средний полный срок службы Valtec VTc.586.EMNX.0604: 25 лет;
• Термостатический клапан плавно перекрывает поток под воздействием ручки или электротермического сервопривода (в комплект не входит);
• Отсекающий клапан позволяет снимать воздухоотводчик, не сливая воду с коллектора;
• Головка термостатического клапана при течи из-под штока может быть снята, отремонтирована или заменена, сливать воду из коллектора при этом не нужно;
• Воздухоотводчик поплавковый автоматический служит для удаление из системы воздуха и газов (устанавливается на отсекающий клапан);
• Дренажный поворотный кран служит для заполнения или опорожнения системы. Шарнирная конструкция крана позволяет установить его в удобное положение;
• Настроечный клапан с расходомером (ротаметром) используется для балансировки петель при наладке системы. Регулировка производится вручную, вращением настроечной черной ручки в основании шкалы расходомера.
