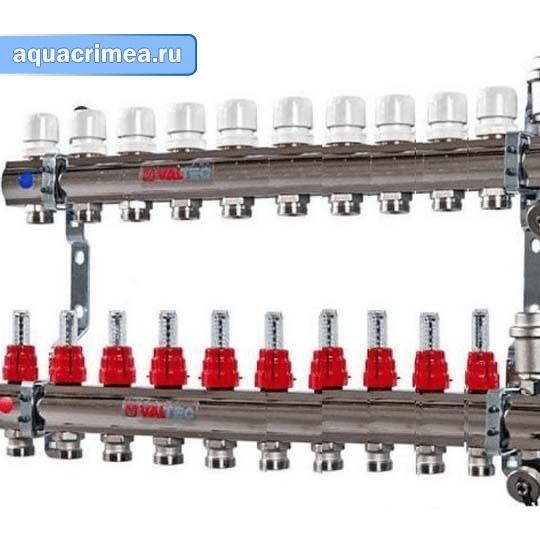

Коллекторная группа «Valtec»1″х10 выходов евроконус 3/4″ в сборе (VTc.596.EMNX.0610)

Коллекторная группа «Valtec» 1 дюйм 10 выходов евроконус ¾ дюйма со встроенными расходомерами в сборе, служит для подачи теплоносителя по отдельным контурам отопительных систем. Изделие оснащено большим количеством выходов, которые оборудованы регулировочными клапанами с расходомерами и запорными клапанами, которые позволяют установить электротермические сервоприводы.

Технические характеристики

• Наличие сервопривода: нет;
• Вид: с расходомерами;
• Размер входа: 1 дюйм;
• Количество контуров: 10 шт;
• Материал: латунь с никелированным покрытием;
• Количество присоединений: 20 шт;
• Размер отводов: 3/4EK-M;
• Мах рабочее давление: 10 бар;
• Мах рабочая температура: 90 °С.

Преимущества

• Может работать как на водяном, так и на низкозамерзающем (гликолевом) теплоносителе;
• Соединение всех элементов блока между собой выполнено с применением резиновых уплотнительных колец, что позволяет отказаться от использования дополнительных уплотнительных материалов;
• Присоединение циркуляционных петель осуществляется с помощью фитингов стандарта «евроконус» 3/4″ (НР);
• Резьба коллектора — 1″ (ВР);
• Коллектор, фитинги, детали термостатического клапана, корпус воздухоотводчика — из горячештампованной латуни CW 617N;
• Кронштейны — из стали оцинкованной;
• Уплотнительные кольца соединителей, золотниковые прокладки клапанов — из EPDM;
• Поплавок воздухоотводчика — из полипропилена РРR;
• Пружины ротаметров — из стали нержавеющей AISI 316;
• Ручки запорных клапанов, расходомеры — ABS-пластик;
• Межосевое расстояние (верт./гориз.): 200/32 мм;
• Рабочая температура теплоносителя: до +90°С;
• Рабочее давление: 10 бар;
• Условная пропускная способность термостатического клапана, Kvs: 2.5 м3/час;
• Максимальная температура воздуха, окружающего узел: +50 °С;
• Резьба под сервопривод клапана: М30х1.5;
• Средний полный срок службы Valtec VTc.596.EMNX.0610: 25 лет;
• термостатический клапан плавно перекрывает поток под воздействием ручки или электротермического сервопривода (в комплект не входит);
• Отсекающий клапан позволяет снимать воздухоотводчик, не сливая воду с коллектора;
• Головка термостатического клапана при течи из-под штока может быть снята, отремонтирована или заменена, сливать воду из коллектора при этом не нужно;
• Воздухоотводчик поплавковый автоматический служит для удаление из системы воздуха и газов (устанавливается на отсекающий клапан);
• Дренажный поворотный кран служит для заполнения или опорожнения системы. Шарнирная конструкция крана позволяет установить его в удобное положение;
• Настроечный клапан с расходомером (ротаметром) Используется для балансировки петель при наладке системы. Регулировка производится вручную, вращением настроечной черной ручки в основании шкалы расходомера.
