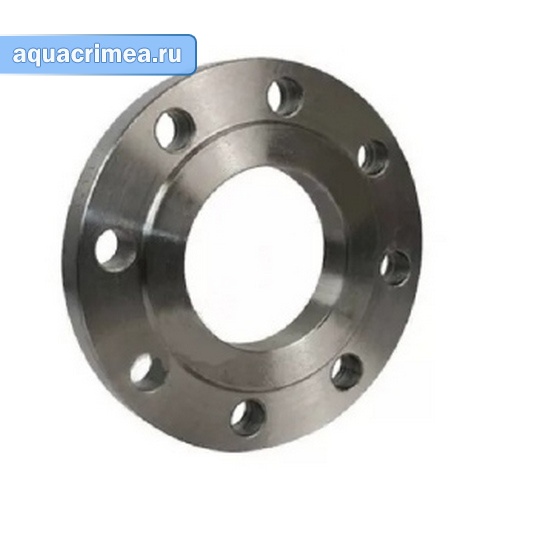

Фланец плоский приварной «Ду125 Ру16» сталь

Фланец стальной плоский «Ду125 Ру16» ГОСТ 12820 приварной представляет собой диск, изготовленный из стали, в котором по диаметру и в центре равномерно расположены отверстия, и является важнейшим металлическим элементом для соединения арматуры в трубопроводных системах и сборки технологического оборудования. Применение стального плоского фланца возможно для монтажа труб и оборудования с рабочим давлением в системе до 25 Атм. Фланцевое соединение осуществляется посредством прокладочных материалов (резина, техпластина, паронит и т.д.), болтов/шпилек и гаек. Болтовое соединение со временем немного ослабевает, поэтому его необходимо подтягивать, т.е. для фланцев, хоть и очень редко, но нужно обслуживание, чтобы поддерживать необходимую герметичность, что исключено в сварочных соединениях.

Главное же преимущество приварного фланца «Ду125 Ру16» ГОСТ 12820-80 — это возможность демонтировать (разбирать) фланцевое соединение с последующей сборкой данного технологического узла в первоначальное состояние. Монтаж — демонтаж возможно производить многократное количество раз без потери качества и герметичности данного соединения.

Технические характеристики

• Рабочее давление в системе (не более): 16 атм;
• Исполнение по ГОСТ 12820-80 — 1 (с соединительным выступом);
• Условный диаметр: 125 мм;
• Наружный диаметр: 245 мм;
• Внутренний диаметр: 135 мм;
• Толщина фланца: 25 мм (без учета соединительного выступа);
• Количество отверстий: 8 шт;
• Диаметр отверстий: 18 мм;
• Диаметр болтов: М16.
