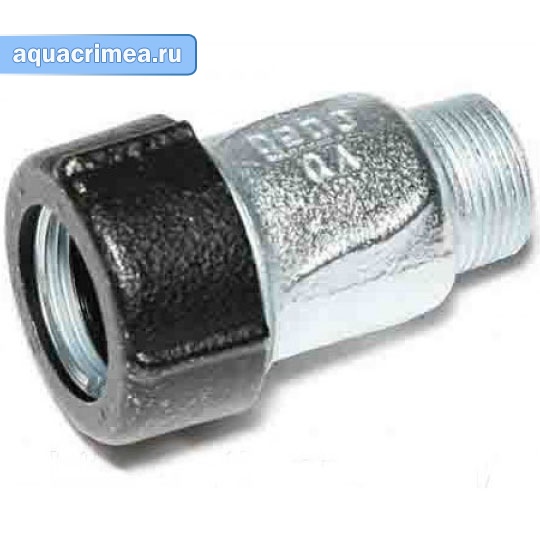

Безрезьбовое соединение «GEBO» НР 3/4″

Обжимное соединение с наружной резьбой «GEBO» НР 3/4″ — из ковкого чугуна, для ремонта систем питьевой воды, центрального обогрева, газовых установок и сжатого воздуха, для быстрого и герметичного соединения труб без использование сварочного оборудования.

Характеристики

• Минимальная рабочая температура: -20°C;
• Максимальная рабочая температура: +90°C (кратковременно до 110°C);
• Давление при минимальной рабочей температуре: 25 бар;
• Давление при температуре от -20°C до 110°C: 25 бар;
• Тип резьбы: наружная резьба;
• Размер присоединения: 3/4 дюйма.

Инструкция по монтажу фитинга «GEBO»

• Участок трубы должен быть отрезан вертикально.
• Убедитесь в том, что на краях трубы нет мусора, неровностей, искажений, резьбы, краски и т.д.
• При монтаже соединения, детали должны быть установлены поверх трубы в следующей последовательности: конусовидная гайка, обжимное кольцо, распорное кольцо, и уплотнительное кольцо (резиновое).
• Натяните уплотнительное кольцо по крайней мере на 10 мм от конца трубы.
• Вставьте конец трубы с отдельными деталями в уплотнительную камеру самого корпуса, убедитесь, что детали посажены точно.
• Затяните конусовидную гайку на корпус. Держите трубу ровно, убедитесь в том, что труба не крутится пока Вы затягиваете гайку.
• При использовании динамометрического ключа действуют следующие крутящие моменты, в качестве нормативных показателей: 1/2″ – 1″ = 120 Нм; 1 1/4″ – 2″ = 150 Нм.
